萬(wàn)能試驗(yàn)機(jī)檢測(cè)工藝規(guī)程
耐堿玻纖網(wǎng)格布操作工藝規(guī)程：
①、狀態(tài)調(diào)節(jié)/首先對(duì)10片緯向試樣和10片經(jīng)向試樣測(cè)定初始拉伸斷裂強(qiáng)力。其余試樣放入23±2℃，濃度為5%的NaOH水溶液中浸泡（10片緯向和10片經(jīng)向試樣，浸入4升溶液中）。
浸泡28d后，取出試樣，放入水中漂洗5min.，接著用流動(dòng)水沖洗5min.，然后在60±5℃烘箱中烘1h后取出，在10～25℃環(huán)境條件下放置至少24h后測(cè)定耐堿拉伸斷裂強(qiáng)力，并計(jì)算耐堿拉伸斷裂強(qiáng)力保留率。
1保溫材料類(lèi)操作規(guī)程：
⑴、①、模塑聚苯乙烯泡沫塑料（EPS）：狀態(tài)調(diào)節(jié)(所有試驗(yàn)樣品應(yīng)去掉表皮并子生產(chǎn)之日起在自然條件下放置28d后按GB/T2918-1998中23/50耳機(jī)環(huán)境條件進(jìn)行，樣品在溫度23±2℃，相對(duì)濕度45％-55％的條件下進(jìn)行16h狀態(tài)調(diào)節(jié)。)
②、擠塑聚苯乙烯泡沫塑料（XPS）:狀態(tài)調(diào)節(jié)（試樣應(yīng)將樣品自生產(chǎn)之日起在環(huán)境條件下放置45d后進(jìn)行狀態(tài)調(diào)節(jié)，試驗(yàn)環(huán)境和試樣狀態(tài)調(diào)節(jié)按GB/T2918中23/50二級(jí)環(huán)境條件進(jìn)行。）
③、硬質(zhì)聚氨酯泡沫塑料（PU）：狀態(tài)調(diào)節(jié)（試樣應(yīng)在溫度23±2℃，相對(duì)濕度45％-55％的環(huán)境中進(jìn)行至少48h狀態(tài)調(diào)節(jié)）
④、硬質(zhì)酚醛泡沫制品（PF）：狀態(tài)調(diào)節(jié)（試樣應(yīng)放在溫度23±2℃，相對(duì)濕度50％±10％為標(biāo)準(zhǔn)環(huán)境，調(diào)節(jié)周期不少于88h。）
⑤、建筑保溫砂漿: 狀態(tài)調(diào)節(jié)（將拌合用的材料提前24h放入試驗(yàn)室內(nèi)，拌合時(shí)試驗(yàn)室的溫度應(yīng)保持在20±5℃，攪拌時(shí)間為2分鐘。養(yǎng)護(hù)用聚乙薄膜覆蓋，在20±5℃溫度環(huán)境下靜停48±4h，拆模后應(yīng)立即在20±3℃、相對(duì)濕度60％-80％的條件下養(yǎng)護(hù)至28d：自成型時(shí)算起。）
⑥、膠粉聚苯顆粒保溫漿料：狀態(tài)調(diào)節(jié)（試件成型后用聚乙烯膜覆蓋，在試驗(yàn)室溫度條件下養(yǎng)護(hù)7天后拆模，然后再標(biāo)準(zhǔn)條件23±2℃，相對(duì)濕度50％±10％下養(yǎng)護(hù)48天，然后將試件放入65±2℃的烘箱中，烘24h，取出放入干燥器中冷卻至室溫待用。）
⑦、玻璃棉、巖棉：狀態(tài)調(diào)節(jié)（標(biāo)準(zhǔn)試驗(yàn)條件為空氣23±2℃，相對(duì)濕度50±5％，試驗(yàn)樣品應(yīng)在貯存期內(nèi)，所有實(shí)驗(yàn)材料（包括試驗(yàn)用水）應(yīng)在標(biāo)準(zhǔn)試驗(yàn)條件下放置至少24h。
二、檢查
1.檢查線(xiàn)路是否正常；
2.檢查萬(wàn)能試驗(yàn)機(jī)開(kāi)啟是否正常；
三、耐堿玻纖網(wǎng)格布拉伸試驗(yàn)
(一).試件的加工
試驗(yàn)前，應(yīng)將試樣制成寬50㎜，長(zhǎng)300㎜。
試樣數(shù)量：經(jīng)向、緯向各20片。
試驗(yàn)方法：首先對(duì)10片經(jīng)向和10片緯向試樣測(cè)定初始拉伸斷裂強(qiáng)力。其余試樣放入23±2℃，濃度為5％的NaOH水溶液中浸泡（10片經(jīng)向和10片緯向試樣，浸入4升溶液中）。浸泡28d后，取出試樣，放入水中漂洗5min。接著用流動(dòng)水沖洗5min。然后在60±5℃烘箱中烘1h后取出，在10-25℃環(huán)境條件下放置至少24h后測(cè)定耐堿拉伸斷裂強(qiáng)力，并計(jì)算耐堿拉
伸斷裂強(qiáng)力保留率。

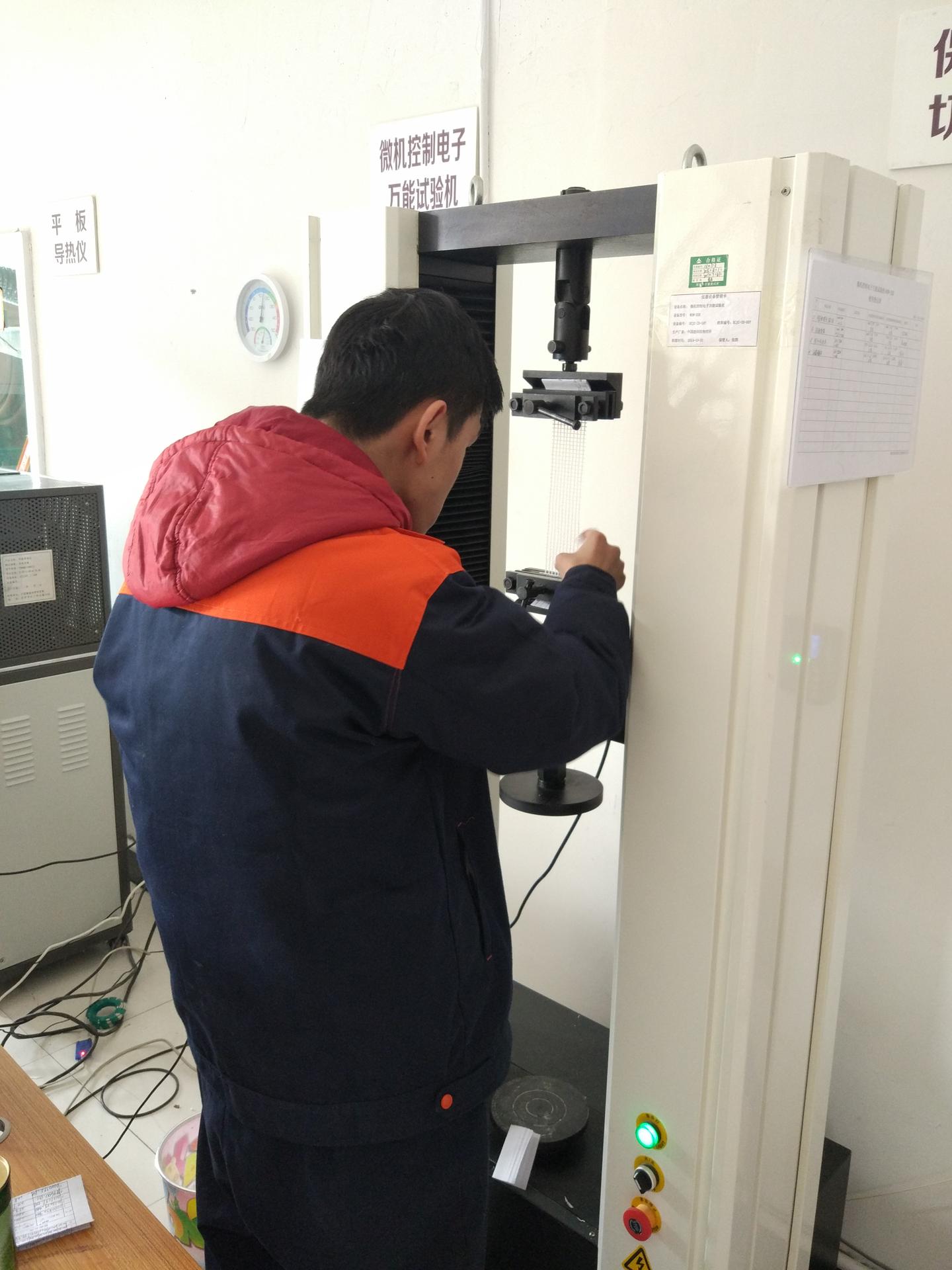

(二).啟動(dòng)萬(wàn)能試驗(yàn)機(jī)
1.按下試驗(yàn)機(jī)“啟動(dòng)”按鈕開(kāi)機(jī)；
2.安裝試件：松開(kāi)網(wǎng)格布夾具，拉伸試驗(yàn)機(jī)夾具應(yīng)夾住試樣整個(gè)寬度�？^間距為200㎜.加載速度為100±5mm/min.然后按“向下”按鈕至網(wǎng)格布垂直剛好。
3.啟動(dòng)萬(wàn)能試驗(yàn)機(jī)測(cè)試系統(tǒng)
①.雙擊系統(tǒng)開(kāi)始，進(jìn)入系統(tǒng)；
②.在“數(shù)據(jù)庫(kù)”中找到與試樣相匹配的標(biāo)準(zhǔn)。
③.打開(kāi)“新建試樣數(shù)據(jù)記錄”填寫(xiě)相關(guān)信息,點(diǎn)擊“保存模板”，按“確定”鍵。
④.在數(shù)據(jù)庫(kù)所對(duì)應(yīng)的表格中填寫(xiě)相關(guān)信息，在曲線(xiàn)類(lèi)型中選擇你所需要的曲線(xiàn)。
⑤.選擇網(wǎng)格布的拉伸速度，點(diǎn)擊“開(kāi)始”按鈕，試樣斷裂時(shí)記錄數(shù)據(jù)，點(diǎn)擊“停止”按鈕，將實(shí)驗(yàn)要求的試樣做完，計(jì)算平均值，按“保存數(shù)據(jù)”鍵對(duì)實(shí)驗(yàn)結(jié)果保存。
|
⑥.點(diǎn)擊“打印報(bào)告”按“新建”鍵，進(jìn)入新建報(bào)告模板界面，選擇所需的內(nèi)容，填寫(xiě)相關(guān)信息，點(diǎn)擊“預(yù)覽”進(jìn)入打印狀態(tài)，點(diǎn)擊“另存為圖片”保存到固定位置，便于查詢(xún)。數(shù)據(jù)查詢(xún)時(shí)，點(diǎn)擊“打開(kāi)歷史數(shù)據(jù)記錄”，在“打開(kāi)記錄集”界面中輸入查詢(xún)條件，按“確定”鍵就可以查到做過(guò)實(shí)驗(yàn)記錄。
(三).關(guān)閉系統(tǒng)
實(shí)驗(yàn)結(jié)束時(shí)，關(guān)閉測(cè)試系統(tǒng)，關(guān)閉試驗(yàn)機(jī)的電源。
(四).將做過(guò)試樣取下，歸還管理員
四、保溫材料的壓縮試驗(yàn)（試驗(yàn)方法）
(一).試件的加工
試驗(yàn)前，應(yīng)將試樣制成100㎜*100㎜*試樣原厚度
試驗(yàn)數(shù)量：5個(gè)
(二).啟動(dòng)萬(wàn)能試驗(yàn)機(jī)
①.按下試驗(yàn)機(jī)“啟動(dòng)”按鈕開(kāi)機(jī)。
|
②.將制備好的試樣放置在壓盤(pán)中心位置，盡量確保試樣中心與壓盤(pán)中心在一條直線(xiàn)上，避免受力不均勻，接觸應(yīng)適中。
(三).啟動(dòng)萬(wàn)能試驗(yàn)機(jī)測(cè)試系統(tǒng)
1.雙擊系統(tǒng)開(kāi)始，進(jìn)入系統(tǒng)；
2.在“數(shù)據(jù)庫(kù)”中找到與試樣相匹配的標(biāo)準(zhǔn)。
3.打開(kāi)“新建試樣數(shù)據(jù)記錄”填寫(xiě)相關(guān)信息,點(diǎn)擊“保存模板”，按“確定”鍵。
4.在數(shù)據(jù)庫(kù)所對(duì)應(yīng)的表格中填寫(xiě)相關(guān)信息，在曲線(xiàn)類(lèi)型中選擇你所需要的曲線(xiàn)。
5.選擇保溫材料的試驗(yàn)速度為試件厚度的1/10（mm/min），點(diǎn)擊“開(kāi)始”按鈕，試樣形變達(dá)到10％時(shí)壓縮應(yīng)力，點(diǎn)擊“停止”按鈕，將實(shí)驗(yàn)要求的試樣做完，按“保存數(shù)據(jù)”鍵對(duì)實(shí)驗(yàn)結(jié)果保存。
6.點(diǎn)擊“打印報(bào)告”按“新建”鍵，進(jìn)入新建報(bào)告模板界面，選擇所需的內(nèi)容，填寫(xiě)相關(guān)信息，點(diǎn)擊“預(yù)覽”進(jìn)入打印狀態(tài)，點(diǎn)擊“另存為圖片”保存到固定位置，便于查詢(xún)。數(shù)據(jù)查詢(xún)時(shí)，點(diǎn)擊“打開(kāi)歷史數(shù)據(jù)記錄”，在“打開(kāi)記錄集”界面中輸入查詢(xún)條件，按“確定”鍵就可以查到做過(guò)實(shí)驗(yàn)記錄。
(四).關(guān)閉系統(tǒng)
實(shí)驗(yàn)結(jié)束時(shí)，關(guān)閉測(cè)試系統(tǒng)，關(guān)閉試驗(yàn)機(jī)的電源。
(五).將做過(guò)試樣取下，歸還管理員
五、拉伸粘結(jié)強(qiáng)度試驗(yàn)方法
(一).試驗(yàn)前的準(zhǔn)備：
1.水泥300g、砂子900g
2.試模2組，分別為（70㎜*70㎜*10㎜）、（40㎜*40㎜*10㎜）（注：一組5塊）取樣方法
實(shí)驗(yàn)員按1:3比例進(jìn)行制作，制作過(guò)程中經(jīng)人工均勻翻拌，并盡快制作：（防止凝固）
①.試件制作要求
A.砂漿試件制作，將鋼模放在地面上，試模內(nèi)事先涂刷薄層機(jī)油或脫模。
B.向試模內(nèi)一次注滿(mǎn)砂漿，用搗棒均勻的由外向里均勻振搗，為了防止
低稠度砂漿插搗后，可能留下孔洞，再向試模側(cè)壁進(jìn)行振搗。
C.當(dāng)砂漿表面出現(xiàn)麻斑狀態(tài)時(shí)（約15-30分鐘），將高出部分的砂漿沿試模頂面削去抹平；
②.試件養(yǎng)護(hù)要求
A.砂漿試塊在制作后應(yīng)20±3℃溫度環(huán)境下停一晝夜（24±2小時(shí)），氣溫低時(shí)，可適當(dāng)延長(zhǎng)時(shí)間，但不應(yīng)超過(guò)二晝夜，然后對(duì)試塊編號(hào)、拆模、放置于標(biāo)準(zhǔn)養(yǎng)護(hù)條件下進(jìn)行養(yǎng)護(hù)；養(yǎng)護(hù)期間，試塊間間隔不小于10MM。
B.水泥砂漿的標(biāo)準(zhǔn)養(yǎng)護(hù)條件為溫度20±3℃，相對(duì)濕度90％以上（60％~80％）。
C.砂漿試塊養(yǎng)護(hù)期限為28天，然后進(jìn)行粘結(jié)試驗(yàn)。
(二).粘結(jié)砂漿與水泥砂漿的粘結(jié)強(qiáng)度試驗(yàn)方法
1.將養(yǎng)護(hù)后的粘結(jié)砂漿70㎜*70㎜*10㎜取出后自然干燥兩天，一面的底板中心涂上面積為40㎜*40㎜的粘結(jié)砂漿，厚度為2-4mm，把40㎜*40㎜*10㎜試塊粘上去，再將粘結(jié)后的試塊進(jìn)行養(yǎng)護(hù)28天。
2.其次再將養(yǎng)護(hù)后的水泥砂漿40㎜*40㎜*10㎜的一面用“云石膠”以十
字搭接方式與4mm*4mm一面鋼板進(jìn)行粘結(jié)，待干燥后，將試塊固定在萬(wàn)
能試驗(yàn)機(jī)上端，將70㎜*70㎜*10㎜的一面用卡槽固定，放平整后方可做粘結(jié)試驗(yàn)。試驗(yàn)數(shù)量為5塊，取5個(gè)數(shù)的平均值。
(三).粘結(jié)砂漿與EPS間的粘結(jié)強(qiáng)度試驗(yàn)方法
1.將粘結(jié)砂漿均勻涂在EPS板的兩面上，（EPS的密度滿(mǎn)足18-22㎏／m3要求，厚度為5cm，粘結(jié)砂漿所涂厚度為2-4mm），進(jìn)過(guò)28天養(yǎng)護(hù)后，切成5塊尺寸100㎜*100㎜*50㎜的試件。
2.再將切塊后的試塊兩面（粘結(jié)砂漿面）用云石膠與100mm*100mm的鋼板進(jìn)行粘結(jié)，等膠干燥凝固后固定在萬(wàn)能試驗(yàn)機(jī)上，放平后進(jìn)行實(shí)驗(yàn)。試驗(yàn)數(shù)量為5塊，取5個(gè)數(shù)的平均值。
(四).結(jié)果判定
1.粘結(jié)砂漿與水泥砂漿的粘結(jié)強(qiáng)度5組試塊拉力平均值≧0.6Mpa;
2.粘結(jié)砂漿與EPS間的粘結(jié)強(qiáng)度5組試塊拉力平均值≧0.1 Mpa；
3.每組數(shù)據(jù)滿(mǎn)足要求的情況下判定為合格：其中一組達(dá)不到滿(mǎn)足要求時(shí)，
則判定為不合格。
（五）.關(guān)閉系統(tǒng)
實(shí)驗(yàn)結(jié)束時(shí)，關(guān)閉測(cè)試系統(tǒng)，關(guān)閉試驗(yàn)機(jī)的電源。
（六）.將做過(guò)試樣取下，歸還管理員
六、注意事項(xiàng)
1.剪取網(wǎng)格布時(shí)，要選取送來(lái)樣品中間的部分，不能從外層開(kāi)始剪取。
2.在浸泡網(wǎng)格布之前，一定要將溶液配合比控制好，防止NaOH過(guò)多或過(guò)少，導(dǎo)致浸泡不均勻。
3.如果沒(méi)有與之相同的標(biāo)準(zhǔn)，可以選擇相近的標(biāo)準(zhǔn)。
4.選擇保溫材料樣品時(shí)，要求表面平整，無(wú)明顯收縮變形和膨脹變形。
5.做粘結(jié)拉伸試驗(yàn)時(shí)，對(duì)試件的振搗，邊緣的處理；在養(yǎng)護(hù)時(shí)，嚴(yán)格控制環(huán)境溫度。
七、所選用標(biāo)準(zhǔn)
耐堿玻纖網(wǎng)格布（玻璃纖維拉伸斷裂強(qiáng)力和斷裂伸長(zhǎng)的測(cè)定GB/T7689.5-2001）
保溫板類(lèi)（硬質(zhì)泡沫塑料壓縮試驗(yàn)方法GB/T8813-2008）
保溫砂漿類(lèi)（無(wú)機(jī)硬質(zhì)絕熱制品試驗(yàn)方法GB/T5486-2008）玻璃棉、巖棉類(lèi)（礦物棉及其制品試驗(yàn)方法GB/T5480-2008）
粘結(jié)材料類(lèi)（膨脹聚苯板薄抹灰外墻外保溫系統(tǒng)JG149-2003）
